レーザー墨出し器

Leica Lino L4P1

Lino L4P1は、レッドのラインとドッドレーザー

Lino L4P1 は、Linoシリーズ初の360度 回転式ベース採用!

マルチライン・レーザー墨出し器 は、レベリング、アライメント、レイアウト時に効果を発揮!
Leica Lino L4P1 は、レーザー照射の向きをロックした状態だとレーザーが点滅します。 レベリングする際のウッカリ作業を未然に防止する安心機能です。

   ★ Point 1 1回の充電で24時間使用可能
   ★ Point 2 高輝度で見やすいレーザーライン
   ★ Point 3 360度回転式ベース採用


御見積依頼はこちら

Lino L4P1 価格と商品構成


安心の3年保証

【 商品構成 】

■ Lino L4P1本体
■ アルカリ電池トレイ
■ ターゲットプレート
■ ハードケース
■ 充電式リチウム電池

Lino L4P1のパッケージ内容



< レーザー墨出し器 L4P1 の機能概要 >

高輝度なレーザーラインは見やすい !

Lino L4P1 は、クラス2レーザーを使用するレーザー墨出し器です。 縦、水平、上下に照射されるレーザーは高輝度で見やすいラインが特徴です。
1台あれば、レベリングとアライメント作業が明るいラインによって楽に行えます。 また、ラインとポイントは左側画像のように、各ラインがシッカリとクロスされ照射されます

※ 三脚に取付けた状態で、真下に照射されるレーザー(地墨点)の照射を行いたい場合はオプションの【 専用アダプター 】が必須です

高輝度レーザーでラインが見やすい

Leica Lino L4P1 は、視認性の高いレーザーライン !

ラインによる墨出しをYouTubeで

リチウムイオン電池、1回充電で24時間の連続利用が可能!

バッテリーパックをLino本体に取り付けます。 1回のフル充電で24時間利用できるので現場でも安心して利用できます。
電池トレイにアルカリ電池を挿入し使用いただくこともできます。
万が一のバックアップとしてアルカリ電池を使用できるところも魅力です。

Lino L4P1は24時間の連続稼働

受光器 Leica RVL80 の使用で感知範囲を拡張

Lino RVL80 を利用することで、80mまでラインを感知します。 三脚に据付して使用する際は、本体底面部にあるネジ穴を利用します。
ネジ穴は、一般的なカメラ用三脚の1/4インチと測量機器用の5/8インチの2つあります。

受光器を使用すると範囲が拡張

保護等級は IP54 !

Lino L4P1 の電気機器器具の外郭による保護等級は、IP54 (防塵防滴)となります。
埃の多い現場での使用に際しては、ご使用後のメンテナンスを怠らず、精密機器ですので取扱にご留意ください。 また、精度の高い墨出しや地墨みを継続するためには、定期的な本体清掃と自主的な精度検査を心がけてください。

保護等級はIP54

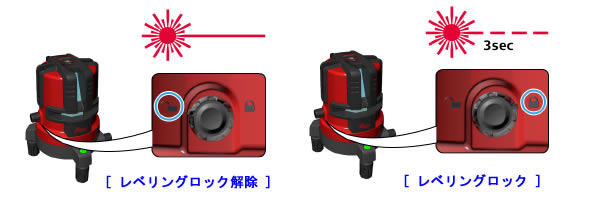

レベリングロックと解除

自動補正範囲を超える角度で使用する場合、持ち運びする際にはレベリングロックつまみを回します。
ロック状態では振り子が固定され、自動補正機能が無効になります。 ロックされた状態でレーザーをオンにした時には、レーザーが3秒ごとに点滅します。
ロックが解除されている場合は、製品仕様の角度範囲内で自動的に水平状態を維持します。

移動する際には機器をロック

ゆる過ぎない感じの360度回転式 墨出し器

Lino L4P1 は、墨出し位置まで360度回転させることができます。
エンドレスネジにより正確に微調整し、レーザーラインをすばやく照射できる墨出し器です。

※ 三脚に取付けた状態で、真下に照射されるレーザー(地墨点)の照射を行いたい場合はオプションの【 専用アダプター 】が必須です

つまみを利用してスムーズな調整



ゆる過ぎない感じの360度回転式 墨出し器

Lino L4P1 は、墨出し位置まで360度回転させることができます。
エンドレスネジにより正確に微調整し、レーザーラインをすばやく照射できる墨出し器です。

※ 三脚に取付けた状態で、真下に照射されるレーザー(地墨点)の照射を行いたい場合はオプションの【 専用アダプター 】が必須です

つまみを利用してスムーズな調整


Leica Lino L4P1の仕様 > PDF をダウンロード
範囲15 m(周囲の明るさによる)
受光器使用範囲80 m(周囲の明るさによる)
レベリング精度± 0.2 mm/m
セルフレベリング範囲± 3°
レーザードット数1
レーザーライン数4
ビーム方向3本の垂直なレーザーライン、1本の水平ライン、地墨点。
ドット精度± 0.2 mm/m
水平ライン精度± 0.2 mm/m
垂直ライン精度± 0.2 mm/m
レーザータイプ635 nm、レーザークラス 2
バッテリータイプリチウムイオン充電式(または単3形電池 x 4本、1.5 V)
稼働時間24時間まで(リチウムイオン)
※レーザーモードによる
保護等級IP54
寸法125 x 125 x 162 mm
重量 1,173 g (バッテリー含む)
三脚ネジ穴5/8" + 1/4"
