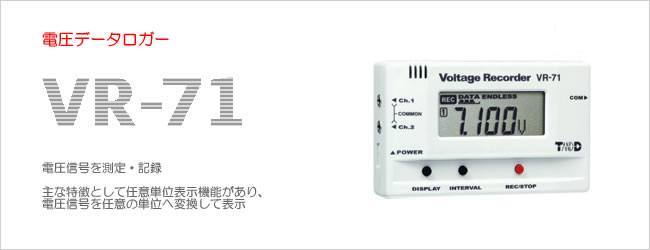

電圧データロガー  VR-71

電圧データロガー VR-71

1台で2チャンネルの測定・記録。

2チャンネルの測定により2つの関連する現象を的確に捕らえることができます。

液晶への表示は本体のDISPLAYボタンにより、2チャンネル交互表示・1チャンネル固定表示・測定値非表示の切換が可能。

測定範囲はDC±15Vで、1~5V、4~20mA等の計装信号、各種センサの出力信号を記録。

VR-71は、8000 x 2チャンネルの大容量タイプ!

センサケーブル・ソフトウェアがすべて付属!直ぐにご利用戴けます

電圧ロガー VR-71の画像

電圧ロガー VR-71のオプション
商品名 電圧ロガー VR-71

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 測定:電圧2チャンネル
■ 記録容量:8000データ×2チャンネル
■ 電源:単4アルカリ電池(LR03)2本
■ 通信:シリアル通信(RS-232C)
■ 通信速度:9600bps(吸い上げ時間:データフルで約45秒)
保証期間 お買い上げ日から1年間
おんどとりページの先頭へ

VR-71 の機能特長

☆ 20通りの記録間隔・最短は0.02秒のサンプリング

記録間隔は、最短0.02秒~最長60分までの20通りの内から選択できますので、瞬間的な現象から長期間にいたる変化までを的確に捕らえることができます。

記録モードは、次の2通りから選択できます。



ワンタイムモード:
8000個になると記録を中止。
エンドレスモード:
8000個になると一番古いデータから順次、新しいデータを上書き。





① 任意単位表示機能

本体液晶には、測定電圧をそのまま表示することはもちろん、ソフトウェアで設定されたスケールにより、任意の単位を表示できます。



スケール変換:
 電圧2点に対する値、もしくはy=Ax+Bの変換式で指定します。

 (yは変換後のデータ、xはセンサからの入力電圧です。)

単位表示:
 本体への単位表示はソフトウェアによりドットマトリックスを編集して行います。



VR-71 表示機能



② 信頼のバックアップ機能搭載

バックアップ機能により、電池切れ・スイッチOFF時のデータの消失を解消。



電池電圧低下時:

電池電圧が低下すると、液晶に電池寿命警告を表示し電池の正もを知らせます。

この状態で短時間に電池交換を行えば、測定・記録が継続されます。

更に電池電圧が低下すると、自動的にスリープモードとなり、測定・記録等を中断し、記録されたデータを約1年間保護します。

スイッチOFF時:
記録中に、誤って本体の電源スイッチを切ってしまった場合でも、スイッチを切った時点までの記録データを保護


液晶表示詳細

多彩な液晶表示



1. 表示している測定値のチャンネルを表示
2. データの記録中に表示されます。記録の予約時は点滅
3. 記録データの容量を表示
4. 記録モードを表示
5. 電池電圧が低下すると表示(電池寿命警告)
6. 表示している測定値の単位を表示

7. 測定値を表示

おんどとりページの先頭へ

電圧ロガー VR-71 の製品仕様

主な機能 機能概要および仕様
測定対象 電圧
測定チャンネル 2チャンネル(GND共通)
入力インピーダンス 約1MΩ
入力電圧範囲

±15V

レンジ:±1・±2・±6・±15V

記録間隔1秒以上:オートレンジ・固定レンジ / 記録間隔1秒未満:固定レンジ

測定分解能 0~1V:1mV・1~1.8V:1~2mV・1.8V~2V:1~5mV 2~5.4V:5mV・5.4V~6V:5~10mV・6~15V:10mV
入力周波数特性 DC~20Hz(50~60Hzフィルタあり)
記録間隔

1・2・5・10・15・20・30秒 1・2・5・10・15・20・30・60分

0.02・0.05・0.1・0.2・0.5秒 合計20通りから選択

(1秒以上の記録間隔と0.5秒以下の記録間隔は、パソコンより切換)

記録容量 8000データ×2チャンネル
スケール変換 各チャンネルの測定値を、y=Ax+Bまたは、2点補間で算出し表示
インターフェイス

シリアル通信(RS-232C)

本体寸法

H55×W88×D24mm

本体質量 約93g(単4アルカリ電池2本を含む)
本体寸法 H55×W88×D24mm
本体質量
約95g
本体動作環境 温度:0~50℃・湿度:90%RH以下(結露しないこと)
付属品 単4アルカリ電池(LR03)2本・入力ケーブル(VR-7101ケーブル長 約1m)2本 通信ケーブル1本(RS-232C:D-Sub9ピン ケーブル長 1.5m) 取扱説明書(保証書)一式・ソフトウェア一式
ソフトウェア

DL ダウンロード


おんどとりページの先頭へ

VR-71 オプション

延長・通信ケーブルアタッチメント



VR-7101の画像 商品名 入力ケーブル(クリップ端子) VR-7101

材質 ① クリップ ③ 塩化ビニール被覆電線 ④ 専用コネクタ
ケーブル長 約1m
VR-7102の画像 商品名 入力ケーブル(U字型端子) VR-7102

材質 ② M3.5圧着端子 ③ 塩化ビニール被覆電線 ④ 専用コネクタ
ケーブル長 約1m
VR-7103の画像 商品名 4-20mAプローブ VR-7103

材質 ② M3.5圧着端子 ③ 塩化ビニール被覆電線 ④ 専用コネクタ
ケーブル長 約1m
おんどとりページの先頭へ

延長ケーブル / 通信ケーブル

オプションセンサアタッチメント





TR-1C30の画像 商品名 センサ延長ケーブル TR-1C30

使用制限

複数本接続して使用できますが、ノイズにご注意ください

材質

①塩化ビニール被覆電線

おんどとりページの先頭へ

壁面アタッチメント

オプションセンサ延長・通信ケーブル



TR-00K2の画像 商品名 壁面アタッチメント TR-00K2

サイズ 横: 93mm 縦: 57mm 厚さ: 30.5mm
付属

両面テープ付

材質

ABS樹脂
