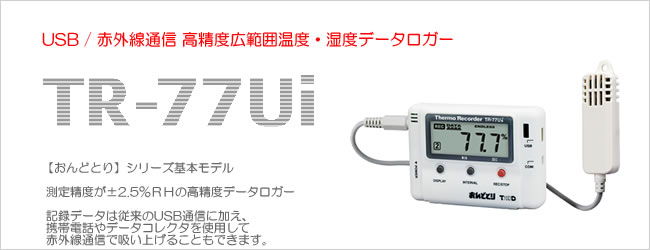

おんどとり USB / 赤外線通信対応の高精度・広範囲温湿度データロガー TR-77Ui

高精度・広範囲温湿度データロガー おんどとり TR-77Ui

子機本体は電池駆動で設置場所を選ばず、USBでパソコンに直接接続可能。

おんどとり TR-77Uiは、温度・湿度を同時に測定できるタイプとなっています。
温度・湿度の画面表示切り替えができるので、1台でかんたんに温湿度管理ができます。



USBケーブルにて直接パソコンに接続し、設定やデータの読み取りができるため収集機がなくても大丈夫なスタンドアローンタイプです。

記録開始・記録停止・記録間隔変更操作を、本体のボタンで簡単操作できます。

おんどとり TR-77Uiは、高精度・広範囲 温湿度センサデータロガーです!

パソコンに直接USB接続可能! データが見やすい!

おんどとり TR-77Uiの画像

TR-77Uiのオプション

製品仕様を確認

商品名 おんどとり TR-77Ui
価格(税抜) 標準価格:38,000円/販売価格:34,100円
生産終了
メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 測定:温度・湿度
■ センサ:温度・湿度各1チャンネル
■ 付属センサ:HHA-3151
■ 電源:単3アルカリ電池(LR6)×1本
■ 通信:USB・赤外線・シリアル(RS-232C)
■ データ記憶容量:8,000データ x 2ch
保証期間 お買い上げ日から1年間
おんどとりページの先頭へ

TR-77Ui の機能特長

☆ 温度・湿度センサ各1chタイプ

TR-77Ui は、1台で温度・湿度管理がかんたんに行えるデータロガーです。

赤外線通信に対応した高精度・広範囲での測定が可能な温湿度データロガーで ±2.5%RHの高い測定精度を実現し、-10~60℃、90%RH以下で結露しない環境下において、 温度: -30~80℃  湿度: 0~99%RH の測定が可能となりました。

USBケーブルにて直接パソコンに接続戴き、付属ソフトウェアで取得データの数値やグラフ表示が行えます。



湿度センサは水分に弱いため、水濡れや結露しない環境でご使用ください。

より正確な測定を行うためにも、約1年でのセンサ交換を推奨しております。

☆ アジャストメント機能 (測定値の調整)

予め補正値を入力することにより、補正された温度で表示・記録できるアジャストメント機能が付いています。
調整方法には、『1点で調整』と『2点で調整』の2つの方法があります。

 ■ 1点調整:すべての測定値に対して同じオフセットで調整を行う場合に使用します。
 ■ 2点調整:広い範囲に対して調整を行う場合や、1点調整では対応できない場合に使用します。

測定値の調整には、メーカー提供の補正機能ツールをご利用ください。

※ アジャストメント設定を行った場合でも、すべての測定範囲において測定値の精度が良くなることを保証するものではありません。
また、アジャストメント設定時に接続していたセンサまたは入力モジュールを交換した場合は、再度設定が必要になります。


収集したデータはUSB、赤外線、シリアル(RS-232C)通信など多彩な方法で取込めます!

記録データは多彩な方法で収集できます


TR-77Ui は、測定・記録したデータをUSB通信や携帯電話・別売のデータコレクタを利用して赤外線通信で送ることができるデータロガーです。
付属の温湿度センサによって0~50℃、10~95%RHの範囲で温湿度測定ができます。(温度内蔵センサ: -10~60℃)
ロガー本体は電池駆動で設置場所を選びません。 また、用途に応じてオプションセンサもご検討ください。

■ 通常電池で約1年の動作が可能(赤外線有効時は約7ヶ月)
※ 電池寿命は、測定環境、記録間隔、電池性能等により異なります

■ 記録間隔は1秒から60分までの15通りから選択可能

■ 本体内への記録容量は、8,000データ x 2チャンネル で記録モードはエンドレス/ワンタイムの切替え可能

おんどとりページの先頭へ

" おんどとりWeb Storage " いつでもどこでもデータの確認・管理ができます!

" おんどとりWeb Storage " とは・・・

【 おんどとり 】をはじめとする株式会社ティアンドデイ社製データロガーの記録データをインターネット上で利用可能にする無償のWebサービスのことです。



取得したデータを "おんどとりWebStrage " に送信することで、遠隔地からのデータ確認・管理が容易に行えます。
インターネット接続できる環境からブラウザを使ってアクセスすることにより、保管されている記録データを、いつでもどこからでも取り出すことができます。インターネットを介し記録データを共有するため、世界のどこからでもデータにアクセスすることができます。



対応製品 / 動作環境 詳細はこちら ※


下図をクリックすることによりデモサイトへアクセスし "おんどとりWebStorage " の機能を体験して戴くことが可能です。


おんどとりWebStrage



1. 対応親機から、おんどとり Web Storageへ記録データを送信する機能 ※1
2. 携帯アプリから、おんどとり Web Storageへ記録データを送信する機能 ※2
3. 携帯アプリから、お客様のEメールへ記録データを添付したEメールとしてメール送信する機能 ※3
4. 携帯アプリから、お客様環境のFTPサーバへデータファイルとしてFTP送信する機能 ※3
5. ブラウザや専用ソフトウェアを利用して、おんどとり Web Storage上の記録データを参照・ダウンロードする機能

※1 対応親機からのお客様環境のFTPサーバへのFTP送信、Eメール送信については、おんどとり Web Storageを経由しません。
※2 携帯アプリからおんどとり Web Storageを利用するには、利用者IDを取得し、携帯アプリへ設定して頂く必要があります。
※3 お客様環境へデータ送信する場合には、弊社サーバからのメール送信/FTP通信が可能な環境である必要があります。おんどとり Web Storageの利用者IDの取得ならびに設定は必要ありません。

おんどとりページの先頭へ

おんどとり TR-77Ui の製品仕様

主な機能 機能概要および仕様
測定対象 温度・湿度
測定チャンネル 各1チャンネル
測定範囲 -30 ~80℃ / 0 ~ 99%RH
測定精度(付属センサ)

平均±0.3℃(10~40℃) ・±0.5℃ / ±2.5%RH(25℃ 10~85%RH) 、 ±4.0%RH(25℃ 0~10% 、 85~99%RH) 、 ±0.1%RH/℃(25℃以外は上記制度に加算) 、 湿度ヒステリシス±1.5%RH以下 ※1

応答性 90%応答 約7分 / 約20秒
測定分解能 0.1℃ / 0.1%RH
データ記録容量

8,000データ x 2チャンネル

記録間隔 1,2,5,10,15,20,30秒、1,2,5,10,15,20,30,60分 (15通りから選択)
記録モード エンドレス: 記憶容量がいっぱいになると、先頭のデータに上書きして記録
ワンタイム: 記憶容量がいっぱいになると、記録を停止
液晶表示 測定値、測定記録状態、電池寿命警告、記録データ量、単位
通信
インターフェース

USB通信、赤外線通信、

シリアル通信(RS-232C)

電源 標準:単3アルカリ電池(LR6) 1本
電池寿命 約10ヶ月 (赤外線通信有効時: 約6ヶ月 1日1回の通信の場合) ※2
本体寸法
H 55mm ×W 78mm × D 18mm
質量 約62g (電池含む)
本体動作環境 温度: -10 ~ 60℃、 湿度: 90%RH以下で結露しないこと
防水性能 なし
対応OS 付属ソフトウェア【T&D Recorder for Windows】対応OSはこちら

※1 高温、高湿(50℃75%,60℃50%,70℃35%,80℃25%以上)で使用した場合、センサのヒステリシスが大きくなり、±1.5%RH以上ずれることがあります。初期の状態に戻るまでに日数を要する場合があります。
※2 電池寿命は周辺温度、記録間隔、通信回数、電池性能により異なります。

おんどとりページの先頭へ

TR-77Ui オプション

オプションセンサ類延長・通信ケーブル類アタッチメント



HHA-3151の画像 商品名 温湿度センサ(ケーブルタイプ) HHA-3151

材質 ① 温湿度センサ ② ポリカーボネート
部位 ① センサ ② センサカバー ③ 塩化ビニール被覆電線
測定温度範囲 -30 ~ 80℃
測定温度分解能 0.1℃
測定温度精度 ±0.3℃(10~40℃)その他:±0.5℃
測定湿度範囲 10 ~ 99%RH
測定湿度分解能 0.1%RH
測定湿度精度 ±2.5%RH (25℃、10~85%RHにおいて)
±4%RH (25℃、0~10%RH、85~99%RHにおいて)
±0.1%RH/℃ (25℃以外は上記精度に加算)
※ 0℃以上の環境下において
センサ応答時間 湿度 約20秒、温度 約7分 (90%RH)
湿度ヒステリシス 1.5 %RH以下
動作環境 温度:-10~60℃ / 湿度:90%RH以下
センサ部分サイズ H19 × W65
センサ経年変化 ±1%RH/年、±0.1℃/年
使用条件 結露、水漏れがなく、腐食性ガス・有機溶剤等の影響がないこと
高温高湿(50℃/75%、60℃/50%、70℃/35%、80℃/25%)以上で使用した場合、センサのヒステリシスが大きくなり、±1.5%RH以上ずれることがあります
おんどとりページの先頭へ

延長ケーブル / 通信ケーブル

TR-1C30の画像 商品名 センサ延長ケーブル TR-1C30

使用制限

延長ケーブルは、温湿度センサ1本につき3本まで使用可能。



材質: ①塩化ビニール被覆電線

US-15Cの画像 商品名 USB通信ケーブル US-15C

コネクタ形状 USBミニコネクタ/USBコネクタ
TR-07Cの画像 商品名 シリアル通信ケーブル TR-07C

コネクタ形状 専用コネクター/D-sub9 ピン
備考 ※ TR-71Ui/72Ui/73U/74Ui/76Ui/77Uiは、メーカー公開の通信プロトコルにてソフト開発すればシリアル通信が可能となります
おんどとりページの先頭へ

壁面アタッチメント

TR-07K2の画像 商品名 壁面アタッチメント TR-07K2

サイズ

横: 75mm 縦: 52mm 厚さ: 3mm
(フック部分は除く)



材質:ポリカーボネート
