TR-702NW / TR-702AW はネットワーク経由で遠隔管理が簡単に構築できます!

ネットワーク経由で遠隔管理ができます

管理用パソコンがなくても、記録データをEメール、FTPサーバへ自動送信するシステムを構築できます。

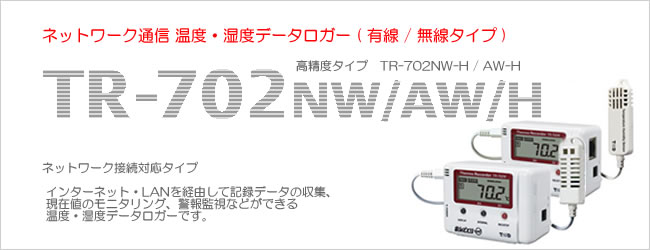

TR-702NW/702AWはLAN通信機能を搭載したネットワーク対応型のデータロガーで、有線LAN接続タイプのTR-702NWと、無線LAN接続タイプのTR-702AWから選べます。
社内LAN環境で測定値をモニタリングすることができます。

また、インターネットを介して遠隔地から設置場所の温度の現在値をモニタリングしたり、測定値をファイル保存することも可能です。

ネットワーク経由で設定変更ができるので柔軟な運用ができます!

<< 標準タイプ >>

TR-702NW(ネットワーク温湿度ロガー)の画像

TR-702NW(ネットワーク温湿度ロガーのオプション

製品仕様を確認

商品名 有線LAN専用 TR-702NW

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 温度湿度 各1ch
■ 有線LAN対応
■ データ容量:8,000個 x 2ch
■ 電源:ACアダプタ(AD-0638)、停電時Backup用コイン型リチウム電池(CR-2032)
保証期間 お買い上げ日から1年間

TR-702AW(ネットワーク温湿度ロガー

TR-702AW(ネットワーク温湿度ロガーのオプション

製品仕様を確認

商品名 無線LAN専用 TR-702AW

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 温度湿度 各1ch
■ 無線LAN対応
■ データ容量:8,000個 x 2ch
■ 電源:ACアダプタ(AD-0638)、停電時Backup用コイン型リチウム電池(CR-2032)
保証期間 お買い上げ日から1年間
おんどとりページの先頭へ

温度・湿度ロガー セット [ TR-702W + CE-1000SX-N1LS ]

メールで作動する警告灯とおんどとりのセット


※ 複数台のご注文および納期をお急ぎの場合には、お電話にて在庫確認をお願いします
TR-702NWとCE-1000SX-N1LS のセット画像 商品名 メル丸くん セット [有線LANタイプ]
製品概要 ボディカラーをどちらか (DGY/LGY) 選択ください。
1灯で3色(赤・黄・緑)と光るスタイリッシュでコンパクトな警告灯です。有線LAN接続タイプのおんどとりTR-702NWとのセット。TR-702NWからの警報メールを判断し、警告灯でお知らせ。
メーカー T&D (おんどとり) / ISA (メル丸くん)
オプション品
TR-701AWのオプションメル丸くんのオプション
保証期間 製品出荷日から1年間
TR-702NWとCE-1000SX-N1LSのセット画像 商品名 メル丸くん セット [無線LANタイプ]
製品概要 ボディカラーをどちらか (DGY/LGY) 選択ください。
1灯で3色(赤・黄・緑)と光るスタイリッシュでコンパクトな警告灯です。無線LAN接続タイプのおんどとりTR-702AWとのセット。TR-702AWからの警報メールを判断し、警告灯でお知らせ。
メーカー T&D (おんどとり) / ISA (メル丸くん)
オプション品
TR-701AWのオプションメル丸くんのオプション
保証期間 製品出荷日から1年間
おんどとりページの先頭へ

データロガーが単体でネットワークへデータ送信!

<< 高精度温湿度センサタイプ >>

TR-702NW-H(ネットワーク高精度温湿度ロガーの画像

TR-702NW-H(ネットワーク高精度温湿度ロガーのオプション

製品仕様を確認

商品名 有線LAN専用 TR-702NW-H

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 温度湿度 各1ch < 高精度 >
■ 有線LAN対応
■ データ容量:8,000個 x 2ch
■ 電源:ACアダプタ(AD-0638)、停電時Backup用コイン型リチウム電池(CR-2032)
保証期間 お買い上げ日から1年間

TR-702AW-H(ネットワーク高精度温湿度ロガー

TR-702AW-H(ネットワーク高精度温湿度ロガーのオプション

製品仕様を確認

商品名 無線LAN専用 TR-702AW-H

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 温度湿度 各1ch < 高精度 >
■ 無線LAN対応
■ データ容量:8,000個 x 2ch
■ 電源:ACアダプタ(AD-0638)、停電時Backup用コイン型リチウム電池(CR-2032)
保証期間 お買い上げ日から1年間
おんどとりページの先頭へ

多彩なモニタリング機能

☆ Web Viewer

ご利用戴いているブラウザでグラフを表示することができます。

ブラウザでは、グラフや現在値の他に設定値情報も見ることができます。

スマートフォンやタブレット端末にも対応しているので、カンタンにいつでもどこでも手軽にデータへアクセスすることができます。



WebViewerの画像

☆ 現在値モニタ

商品同梱の付属ソフトウェア " 現在値モニタ " を使用することで、現在値データの他に同一ネットワーク上に接続されている機器の状態を確認することができます。

起動中は、データを自動的に吸い上げて指定フォルダに蓄積します。



現在値モニタの画像


おんどとりページの先頭へ

ネットワーク経由で遠隔地の温度管理

☆ TR-701NW / TR-701AW を利用して離れた場所から温度管理

インターネットやLANを経由してパソコンと接続し、機器の設定、データ収集や解析ができます。

また、USBで直接パソコンに接続し、ネットワーク設定などを行うこともできます。

遠隔倉庫の温度管理やサーバールームの温度管理に適しています。

ネットワーク接続で遠隔管理

おんどとりページの先頭へ

高性能で使いやすいソフトウェア

☆ T&D Graphの利用でTR-700Wシリーズの記録データ(TRZ形式)を効果的に管理分析!


ソフトウェアグラフ画像

インターネット上でデータロガーの記録データを閲覧できる無料サービス" Web Storage "にて既に登録済みのデータを直接読み込むこともでき、データを開く際は期間指定をして開くことのできる多機能なグラフツールです。



・ 既存データから最大値や最小値、平均値などをピックアップしてグラフ表示可能。(2013年3月以降)

・ 表示しているグラフへのコメントやメモの追加が可能。

・ 表計算ソフトなどで扱えるCSV形式でデータ保存が可能。



データ抽出画像



おんどとりページの先頭へ

『 おんどとりWeb Storage 』 いつでもどこでもデータの確認・管理ができます!

『 おんどとりWeb Storage 』 とは・・・

【 おんどとり 】をはじめとする株式会社ティアンドデイ社製データロガーの記録データをインターネット上で利用可能にする無償のWebサービスのことです。



取得したデータを 『 おんどとりWebStrage 』 に送信することで、遠隔地からのデータ確認・管理が容易に行えます。
インターネット接続できる環境からブラウザを使ってアクセスすることにより、保管されている記録データを、いつでもどこからでも取り出すことができます。インターネットを介し記録データを共有するため、世界のどこからでもデータにアクセスすることができます。



対応製品 / 動作環境 詳細はこちら


下図をクリックすることによりデモサイトへアクセスし 『 おんどとりWebStorage 』 の機能を体験して戴くことが可能です。


おんどとりWebStrage



1. 対応親機から、おんどとり Web Storageへ記録データを送信する機能 ※1
2. 携帯アプリから、おんどとり Web Storageへ記録データを送信する機能 ※2
3. 携帯アプリから、お客様のEメールへ記録データを添付したEメールとしてメール送信する機能 ※3
4. 携帯アプリから、お客様環境のFTPサーバへデータファイルとしてFTP送信する機能 ※3
5. ブラウザや専用ソフトウェアを利用して、おんどとり Web Storage上の記録データを参照・ダウンロードする機能

※1 対応親機からのお客様環境のFTPサーバへのFTP送信、Eメール送信については、おんどとり Web Storageを経由しません。
※2 携帯アプリからおんどとり Web Storageを利用するには、利用者IDを取得し、携帯アプリへ設定して頂く必要があります。
※3 お客様環境へデータ送信する場合には、弊社サーバからのメール送信/FTP通信が可能な環境である必要があります。 おんどとり Web Storageの利用者IDの取得ならびに設定は必要ありません。

おんどとり TR-702NW/AW 、TR-702NW-H/AW-H の機能概要および仕様

主な機能 TR-702NW / AW TR-702NW-H / AW-H
測定対象
温度・湿度
測定ch
各1チャンネル
センサ
温湿度センサ: THA-3151
温湿度センサ: HHA-3151
測定範囲

温度: 0 ~ 55℃ ( サーミスタ )

湿度: 10 ~ 95%RH ( 高分子膜抵抗式 )

温度: -30 ~ 80℃ ( 白金測温抵抗体 )

湿度: 0 ~ 99%RH ( 静電容量式 )

測定精度 ※1

温度:±0.5℃

湿度:±5%RH (25℃、50%RHにおいて)

温度: ±0.3℃(0~50℃)、±0.5℃(その他)

湿度: ±2.5%RH (25℃ 10 ~ 85%RH)

±4.0 %RH (25℃ 0~10%, 85~99 %RH) 25℃以外は上記精度に±0.1 %RH/℃を加算 (0℃以上の環境下において)湿度ヒステリシス ±1.5%RH以下 ※2

応答性

90%応答 約7分

温度: 90%応答 約7分 / 湿度: 90%応答 約20秒

測定分解能 温度: 0.1℃ / 湿度: 1%RH

温度: 0.1℃ / 湿度: 1%RH

データ記録容量
8,000データ x 2チャンネル
記録間隔
1,2,5,10,15,20,30秒、1,2,5,10,15,20,30,60分 (15通りから選択)
記録モード
エンドレス: 記憶容量がいっぱいになると、先頭のデータに上書きして記録
液晶表示
測定値(交互表示)、電源警告マーク、その他
通信インターフェース

TR-702NW(有線LAN)

RJ45 コネクタ 100 Base-TX / 10 Base-T AutoMDI / MDI-X

TR-702AW(無線LAN)

無線LAN アンテナ内蔵 IEEE 802.1 1b/g

WEP / WPA-TKIP / WPA2-AES

USB通信(設定用)

電源

ACアダプタ(AD-0638)

停電時データバックアップ用コイン型リチウム電池(CR-2032)



※ 電池での常時使用はできません。電池のみで使用しているときはネットワーク通信を行うことができません。

データバックアップ時間
コイン型リチウム電池(CR-2032)のみで約3ヶ月
本体寸法
H 55mm ×W 78mm × D 37mm
質量

TR-702NW/NW-H

約82g (電池含む、センサ含まず)

TR-702AW/AW-H

約80g (電池含む、センサ含まず)

本体動作環境
温度: -10 ~ 60℃、 湿度:90%RH以下で結露しないこと
対応OS


※ 電池寿命は周辺温度、記録間隔、電池性能により異なります。

おんどとりページの先頭へ

オプションセンサ

延長・通信ケーブルアタッチメントACアダプタ



THA-3151の画像 商品名 温湿度センサ THA-3151

材質・部位 ① 温湿度センサ ② ポリプロピレン樹脂 ③ 塩化ビニール被覆電線
測定温度範囲 0 ~ 55℃
測定温度分解能 0.1℃
測定温度精度 平均±0.3℃
測定湿度範囲 10 ~ 95%RH
測定湿度分解能 1%RH
測定湿度精度 ±5%RH (25℃、50%RHにおいて)
センサ応答時間 約7分 (90%応答)
湿度ヒステリシス ±1%RH (30 ~ 90%RH)
動作環境 温度:0~55℃ / 湿度:95%RH以下
センサ部分サイズ H18 × W51.5 × D10mm
センサ寿命 約1年(通常の使用条件において)
使用条件 結露、水漏れがなく、腐食性ガス・有機溶剤等の影響がないこと
HHA-3151の画像 商品名 高精度 温湿度センサ HHA-3151

材質 ① 温湿度センサ ② ポリカーボネート
部位 ① センサ ② センサカバー ③ 塩化ビニール被覆電線
測定温度範囲 -30 ~ 80℃
測定温度分解能 0.1℃
測定温度精度 ±0.3℃(10~40℃)その他:±0.5℃
測定湿度範囲 10 ~ 99%RH
測定湿度分解能 0.1%RH
測定湿度精度 ±2.5%RH (25℃、10~85%RHにおいて)
±4%RH (25℃、0~10%RH、85~99%RHにおいて)
±0.1%RH/℃ (25℃以外は上記精度に加算)
※ 0℃以上の環境下において
センサ応答時間 湿度 約20秒、温度 約7分 (90%RH)
湿度ヒステリシス 1.5 %RH以下
動作環境 温度:-10~60℃ / 湿度:90%RH以下
センサ部分サイズ H19 × W65
センサ経年変化 ±1%RH/年、±0.1℃/年
使用条件 結露、水漏れがなく、腐食性ガス・有機溶剤等の影響がないこと
高温高湿(50℃/75%、60℃/50%、70℃/35%、80℃/25%)以上で使用した場合、センサのヒステリシスが大きくなり、±1.5%RH以上ずれることがあります
おんどとりページの先頭へ

延長ケーブル / 通信ケーブル

オプションセンサアタッチメントACアダプタ



TR-1C30の画像 商品名 センサ延長ケーブル TR-1C30

使用制限

※温度センサの場合は、センサ1本につき1本まで使用できますが、常温で+0.3℃-50℃近辺で+0.5℃ほど測定誤差が生じます。

※温湿度センサの場合は、センサ1本につき3本まで使用できます。



材質: ①塩化ビニール被覆電線

おんどとりページの先頭へ

壁面アタッチメント

オプションセンサ延長・通信ケーブルACアダプタ



TR-07K2の画像 商品名 壁面アタッチメント TR-07K2

サイズ

横: 75mm 縦: 52mm 厚さ: 3mm
(フック部分は除く)



材質:ポリカーボネート

おんどとりページの先頭へ

ACアダプタ

オプションセンサ延長・通信ケーブルアタッチメント



AD-06A1の画像 商品名 ACアダプタ AD-06A1

ケーブル長 1.8m
入出力

入力:AC100V~240V

出力:DC6V 500mA

周波数:50/60Hz
