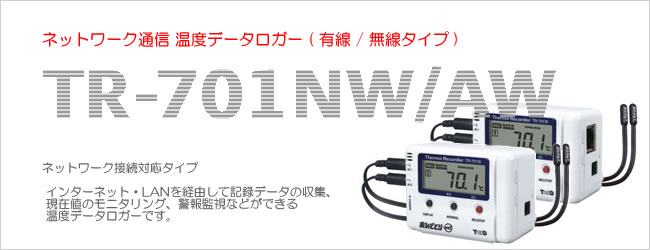

TR-701NW / TR-701AW はネットワーク経由で遠隔管理が簡単に構築できます!

ネットワーク経由で遠隔管理ができます

管理用パソコンがなくても、記録データをEメール、FTPサーバへ自動送信するシステムを構築できます。

TR-701NW/701AWはLAN通信機能を搭載したネットワーク対応型のデータロガーで、有線LAN接続タイプのTR-701NWと、無線LAN接続タイプのTR-701AWから選べます。
社内LAN環境で測定値をモニタリングすることができます。

また、インターネットを介して遠隔地から設置場所の温度の現在値をモニタリングしたり、測定値をファイル保存することも可能です。

ネットワーク経由で設定変更ができるので柔軟な運用ができます!

データロガー単体でネットワークへデータを送信!

TR-701NW(ネットワーク温度ロガー)の画像

TR-701NW(ネットワーク温度ロガーのオプション

製品仕様を確認

商品名 有線LAN専用 TR-701NW

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 温度2ch
■ 有線LAN対応
■ データ容量:8,000個 x 2ch
■ 電源:ACアダプタ(AD-0638)、停電時Backup用コイン型リチウム電池(CR-2032)
保証期間 お買い上げ日から1年間

TR-701AW(ネットワーク温度ロガー

TR-701AW(ネットワーク温度ロガーのオプション

製品仕様を確認

商品名 無線LAN専用 TR-701AW

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 温度2ch
■ 無線LAN対応
■ データ容量:8,000個 x 2ch
■ 電源:ACアダプタ(AD-0638)、停電時Backup用コイン型リチウム電池(CR-2032)
保証期間 お買い上げ日から1年間
おんどとりページの先頭へ

温度ロガー セット [ TR-701W + CE-1000SX-N1LS ]

メールで作動する警告灯とおんどとりのセット


※ 複数台のご注文および納期をお急ぎの場合には、お電話にて在庫確認をお願いします

TR-701NWとCE-1000SX-N1LS のセット画像
商品名 メル丸くん セット [有線LANタイプ]
製品概要 ボディカラーをどちらか (DGY/LGY) 選択ください。
1灯で3色(赤・黄・緑)と光るスタイリッシュでコンパクトな警告灯です。有線LAN接続タイプのおんどとりTR-701NWとのセット。TR-701NWからの警報メールを判断し、警告灯でお知らせ。
メーカー T&D (おんどとり) / ISA (メル丸くん)
オプション品
TR-701NWのオプションメル丸くんのオプション
保証期間 製品出荷日から1年間
TR-701AWとCE-1000SX-N1LSのセット画像
商品名 メル丸くん セット [無線LANタイプ]
製品概要 ボディカラーをどちらか (DGY/LGY) 選択ください。
1灯で3色(赤・黄・緑)と光るスタイリッシュでコンパクトな警告灯です。無線LAN接続タイプのおんどとりTR-701AWとのセット。TR-701AWからの警報メールを判断し、警告灯でお知らせ。
メーカー T&D (おんどとり) / ISA (メル丸くん)
オプション品
TR-701NWのオプションメル丸くんのオプション
保証期間 製品出荷日から1年間
おんどとりページの先頭へ

多彩なモニタリング機能

☆ Web Viewer

ご利用戴いているブラウザでグラフを表示することができます。

ブラウザでは、グラフや現在値の他に設定値情報も見ることができます。

スマートフォンやタブレット端末にも対応しているので、カンタンにいつでもどこでも手軽にデータへアクセスすることができます。



WebViewerの画像

☆ 現在値モニタ

商品同梱の付属ソフトウェア " 現在値モニタ " を使用することで、現在値データの他に同一ネットワーク上に接続されている機器の状態を確認することができます。

起動中は、データを自動的に吸い上げて指定フォルダに蓄積します。



現在値モニタの画像


おんどとりページの先頭へ

ネットワーク経由で遠隔地の温度管理

☆ TR-701NW / TR-701AW を利用して離れた場所から温度管理

インターネットやLANを経由してパソコンと接続し、機器の設定、データ収集や解析ができます。

また、USBで直接パソコンに接続し、ネットワーク設定などを行うこともできます。

遠隔倉庫の温度管理やサーバールームの温度管理に適しています。

ネットワーク接続で遠隔管理

おんどとりページの先頭へ

高性能で使いやすいソフトウェア

☆ T&D Graphの利用でTR-700Wシリーズの記録データ(TRZ形式)を効果的に管理分析!


ソフトウェアグラフ画像

インターネット上でデータロガーの記録データを閲覧できる無料サービス" Web Storage "にて既に登録済みのデータを直接読み込むこともでき、データを開く際は期間指定をして開くことのできる多機能なグラフツールです。



・ 既存データから最大値や最小値、平均値などをピックアップしてグラフ表示可能。(2013年3月以降)

・ 表示しているグラフへのコメントやメモの追加が可能。

・ 表計算ソフトなどで扱えるCSV形式でデータ保存が可能。



データ抽出画像



おんどとりページの先頭へ

" おんどとりWeb Storage " いつでもどこでもデータの確認・管理ができます!

" おんどとりWeb Storage " とは・・・

【 おんどとり 】をはじめとする株式会社ティアンドデイ社製データロガーの記録データをインターネット上で利用可能にする無償のWebサービスのことです。



取得したデータを "おんどとりWebStrage " に送信することで、遠隔地からのデータ確認・管理が容易に行えます。
インターネット接続できる環境からブラウザを使ってアクセスすることにより、保管されている記録データを、いつでもどこからでも取り出すことができます。インターネットを介し記録データを共有するため、世界のどこからでもデータにアクセスすることができます。



対応製品 / 動作環境 詳細はこちら ※


下図をクリックすることによりデモサイトへアクセスし "おんどとりWebStorage " の機能を体験して戴くことが可能です。


おんどとりWebStrage



1. 対応親機から、おんどとり Web Storageへ記録データを送信する機能 ※1
2. 携帯アプリから、おんどとり Web Storageへ記録データを送信する機能 ※2
3. 携帯アプリから、お客様のEメールへ記録データを添付したEメールとしてメール送信する機能 ※3
4. 携帯アプリから、お客様環境のFTPサーバへデータファイルとしてFTP送信する機能 ※3
5. ブラウザや専用ソフトウェアを利用して、おんどとり Web Storage上の記録データを参照・ダウンロードする機能

※1 対応親機からのお客様環境のFTPサーバへのFTP送信、Eメール送信については、おんどとり Web Storageを経由しません。
※2 携帯アプリからおんどとり Web Storageを利用するには、利用者IDを取得し、携帯アプリへ設定して頂く必要があります。
※3 お客様環境へデータ送信する場合には、弊社サーバからのメール送信/FTP通信が可能な環境である必要があります。おんどとり Web Storageの利用者IDの取得ならびに設定は必要ありません。

おんどとり TR-701NW / 701AW の製品仕様

主な機能 機能概要および仕様
測定対象 温度
測定チャンネル 2チャンネル ( 外付センサ:TR-0106 x2 )
測定範囲 -40 ~ 110℃(付属センサ) 、 -60~155℃(オプションセンサ:フッ素樹脂被覆タイプ)
測定精度 平均±0.3℃(-20~80℃) 平均±0.5℃(-40~20℃ / 80~110℃)
応答性 熱時定数: 約75秒
90%応答: 約190秒
測定分解能 0.1℃
データ記録容量

8,000データ x 2チャンネル

記録間隔 1,2,5,10,15,20,30秒、1,2,5,10,15,20,30,60分 (15通りから選択)
記録モード エンドレス: 記憶容量がいっぱいになると、先頭のデータに上書きして記録
液晶表示 測定値(交互表示)、電源警告マーク、その他
通信
インターフェース

TR-701NW(有線LAN)

RJ45 コネクタ 100 Base-TX / 10 Base-T AutoMDI / MDI-X

TR-701AW(無線LAN)

無線LAN アンテナ内蔵 IEEE 802.1 1b/g

WEP / WPA-TKIP / WPA2-AES

USB通信(設定用)

電源

ACアダプタ(AD-0638)

停電時データバックアップ用コイン型リチウム電池(CR-2032)



※ 電池での常時使用はできません。電池のみで使用しているときはネットワーク通信を行うことができません。

データバックアップ時間 コイン型リチウム電池(CR-2032)のみで約3ヶ月
本体寸法

H 55mm ×W 78mm × D 37mm

質量

TR-701NW

約82g (電池含む、センサ含まず)

TR-701AW

約80g (電池含む、センサ含まず)

本体動作環境 温度: -10 ~ 60℃、 湿度:90%RH以下で結露しないこと
対応OS 付属ソフトウェア【TR-700W for Windows】対応OSはこちら


※ 電池寿命は周辺温度、記録間隔、電池性能により異なります。



おんどとりページの先頭へ

オプションセンサ

延長・通信ケーブルアタッチメントACアダプタ



TR-0106の画像 商品名 TPE樹脂被覆センサ TR-0106

材質 ① サーミスタ ② TPE樹脂被覆 ③ TPE樹脂被覆電線
測定温度範囲 -40 ~ 110℃
測定温度精度 平均±0.3℃(-20~80℃)
平均±0.5℃(-40~-20/80~100℃)
センサ耐熱温度 -50 ~ 115℃
防水性能 なし
TR-0206の画像 商品名 ビス止め型センサ TR-0206

材質 ① サーミスタ ③ TPE樹脂被覆電線 ④ 圧着端子 ⑤ 圧縮チューブ
測定温度範囲 -40 ~ 110℃
測定温度精度 平均±0.3℃(-20~80℃)
平均±0.5℃(-40~-20/80~100℃)
センサ耐熱温度 -50 ~ 115℃
防水性能 なし
TR-0306の画像 商品名 ステンレス保護管センサ TR-0306

材質 ① サーミスタ ③ TPE樹脂被覆電線 ⑥ ステンレスパイプ
測定温度範囲 -40 ~ 110℃
測定温度精度 平均±0.3℃(-20~80℃)
平均±0.5℃(-40~-20/80~100℃)
センサ耐熱温度 -50 ~ 115℃
防水性能 保護管部分:水中型 /その他:なし
TR-0406の画像 商品名 ステンレス保護管センサ TR-0406

材質 ① サーミスタ ③ TPE樹脂被覆電線 ⑥ ステンレスパイプ
測定温度範囲 -40 ~ 110℃
測定温度精度 平均±0.3℃(-20~80℃)
平均±0.5℃(-40~-20/80~100℃)
センサ耐熱温度 -50 ~ 115℃
防水性能 保護管部分:水中型 /その他:なし
TR-0506の画像 商品名 ステンレス保護管センサ TR-0506

材質 ① サーミスタ ③ TPE樹脂被覆電線 ⑥ ステンレスパイプ
測定温度範囲 -40 ~ 110℃
測定温度精度 平均±0.3℃(-20~80℃)
平均±0.5℃(-40~-20/80~100℃)
センサ耐熱温度 -50 ~ 115℃
防水性能 保護管部分:水中型 /その他:なし
TR-0706の画像 商品名 ステンレス保護管センサ TR-0706

材質 ① サーミスタ ③ TPE樹脂被覆電線 ⑦ ステンレスパイプ
測定温度範囲 -40 ~ 110℃
測定温度精度 平均±0.3℃(-20~80℃)
平均±0.5℃(-40~-20/80~100℃)
センサ耐熱温度 -50 ~ 115℃
防水性能 保護管部分:水中型 /その他:なし
TR-1106の画像 商品名 フッ素樹脂被覆センサ TR-1106

材質 ① サーミスタ ④ フッ素樹脂被覆電線
測定温度範囲 -60 ~ 155℃
測定温度精度 平均±0.5℃(-40~80℃)
平均±1.0℃(-60~40/80~100℃)
平均±2.0℃(100~155℃)
センサ耐熱温度 -70 ~ 180℃
防水性能 フッ素樹脂被覆部は防水
TR-1220の画像 商品名 ステンレス保護管センサ TR-1220

材質 ① サーミスタ ② ステンレスパイプ ③ フッ素樹脂収縮チューブ ④ フッ素樹脂被覆電線
測定温度範囲 -60 ~ 155℃
測定温度精度 平均±0.5℃(-40~80℃)
平均±1.0℃(-60~40/80~100℃)
平均±2.0℃(100~155℃)
センサ耐熱温度 -70 ~ 180℃
防水性能 保護管部分:水中型 / その他:防浸型
TR-1320の画像 商品名 ステンレス保護管センサ TR-1320

材質 ① サーミスタ ② ステンレスパイプ ③ フッ素樹脂収縮チューブ ④ フッ素樹脂被覆電線
測定温度範囲 -60 ~ 155℃
測定温度精度 平均±0.5℃(-40~80℃)
平均±1.0℃(-60~40/80~100℃)
平均±2.0℃(100~155℃)
センサ耐熱温度 -70 ~ 180℃
防水性能 保護管部分:水中型 / その他:防浸型
おんどとりページの先頭へ

延長ケーブル / 通信ケーブル

オプションセンサアタッチメントACアダプタ



TR-1C30の画像 商品名 センサ延長ケーブル TR-1C30

使用制限

※温度センサの場合は、センサ1本につき1本まで使用できますが、常温で+0.3℃-50℃近辺で+0.5℃ほど測定誤差が生じます。

※温湿度センサの場合は、センサ1本につき3本まで使用できます。



材質: ①塩化ビニール被覆電線

おんどとりページの先頭へ

壁面アタッチメント

オプションセンサ延長・通信ケーブルACアダプタ



TR-07K2の画像 商品名 壁面アタッチメント TR-07K2

サイズ

横: 75mm 縦: 52mm 厚さ: 3mm
(フック部分は除く)



材質:ポリカーボネート

おんどとりページの先頭へ

ACアダプタ

オプションセンサ延長・通信ケーブルアタッチメント



AD-06A1の画像 商品名 ACアダプタ AD-06A1

ケーブル長 1.8m
入出力

入力:AC100V~240V

出力:DC6V 500mA

周波数:50/60Hz
