食品用中心温度データロガー RTR-601シリーズ | 他のロガーと組合せて施設内を一括管理も可能

おんどとり 認定販売代理店/株式会社ムーヴ

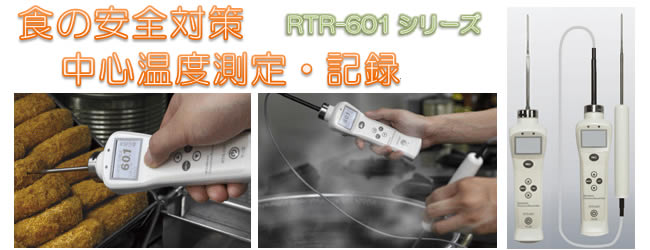

非接触充電方式による完全密閉構造を実現した中心温度チェッカー RTR-601

食品の中心温度を測定して記録するワイヤレス通信タイプのデータロガー

< 使用事例 >

◎ 食品の加熱殺菌・冷却時の温度測定と記録
◎ 調理現場での食品中心温度や液体の温度測定と記録

◎ 社員食堂、給食施設、食品加工、弁当等の製造施設における食品の中心温度測定と記録

「食品用中心温度データロガー RTR-601シリーズ」は、簡便性、防水性、耐油性に優れたワイヤレスの食品中心温度測定用のデータロガーです。


温度センサの形状により、4タイプから選べます!

温度センサが本体に直結した 『一体型』 と センサと離して確認できる 『分離型』 があります。
センサの長さも 『ショートタイプ』 と 『ロングタイプ』から選択できます。

一体型ショートセンサタイプのRTR-601-110

RTR-601-110のオプション

製品仕様を確認

商品名 一体型ショート RTR-601-110

メーカー T&D (株式会社ティアンドデイ)
製品概要

■ 測定:温度
■ センサ: 一体型ショートタイプ
■ 温度センサ:白金測温抵抗体(Pt1000)
■ 電源:単2ニッケル水素電池×2 内蔵
■ 通信:特定小電力無線

■ データ記憶容量:1,800データ

保証期間 お買い上げ日から1年間

一体型ロングセンサタイプのRTR-601-130

RTR-601-130のオプション

製品仕様を確認

商品名 一体型ロング RTR-601-130

メーカー T&D (株式会社ティアンドデイ)
製品概要

■ 測定:温度
■ センサ: 一体型ロングタイプ
■ 温度センサ:白金測温抵抗体(Pt1000)
■ 電源:単2ニッケル水素電池×2 内蔵
■ 通信:特定小電力無線

■ データ記憶容量:1,800データ

保証期間 お買い上げ日から1年間

分離型ショートセンサタイプのRTR-601-E10

RTR-601-E10のオプション

製品仕様を確認

商品名 分離型ショート RTR-601-E10

メーカー T&D (株式会社ティアンドデイ)
製品概要

■ 測定:温度
■ センサ: 分離型ショートタイプ
■ 温度センサ:白金測温抵抗体(Pt1000)
■ 電源:単2ニッケル水素電池×2 内蔵
■ 通信:特定小電力無線

■ データ記憶容量:1,800データ

保証期間 お買い上げ日から1年間

分離型ロングセンサタイプのRTR-601-E30

RTR-601-E30のオプション

製品仕様を確認

商品名 分離型ロング RTR-601-E30

メーカー T&D (株式会社ティアンドデイ)
製品概要

■ 測定:温度
■ センサ: 分離型ロングタイプ
■ 温度センサ:白金測温抵抗体(Pt1000)
■ 電源:単2ニッケル水素電池×2 内蔵
■ 通信:特定小電力無線

■ データ記憶容量:1,800データ

保証期間 お買い上げ日から1年間
おんどとりページの先頭へ

製品の構成 (本製品は子機のため単体での使用はできません

子機だけではご使用になれませんので、必ず親機をご用意ください。


※1 本製品は、日本国内の電波法に基づく特定小電力無線機器です。 日本国外ではお使いになれませんのでご注意ください。
※2 最小構成でも、親機と専用充電器(設定用USB通信機能付き)が1台ずつ必要になります。

■ RTR-500NW/500AWを親機として使用する場合、次のソフトウェアをパソコンにインストールする必要があります。

  ① RTR-500W for Windows (for RTR-601)
  ② RTR-500W for Windows

※ 最新のソフトウェアは、メーカーのサポートページからダウンロード可能です。

■ RTR-500Cを親機として使用する場合、別途公開の通信プロトコルを利用してお客様独自のシステムを構築する必要があります。

食品用中心温度データロガー RTR-601 リシーズの機能特長

☆ 測定結果を無線でパソコンに取込んだり、FTPサーバーに自動送信して保存可能

簡便性、防水性、耐油性に優れたワイヤレスの食品中心温度データロガーは、『REC』ボタンを押すだけで、以下の項目を記録・保存することができます。


  ① 品目
  ② 作業者
  ③ 測定時刻
  ④ 測定値の上下限判定結果



☆ IP68(水中形)の保護等級は、過酷な調理現場にも耐え得るタフなボディ!

非接触充電方式により完全な密閉構造を実現し、本体内部への水や油の侵入をシャットアウトします。
RTR-601シリーズは、効率よく信頼性の高い温度管理で食の安全を守ります。





記録データはワイヤレスでパソコンやFTPサーバーに自動転送します。



☆ 測定データは自動で吸い上げ、ネットワークを介してサーバーに保存

RTR-601 シリーズは特定小電力無線通信機能を搭載した子機です。
親機が子機の測定記録データを吸い上げ、メールに添付またはFTPサーバーへ送信します。 測定結果が大量でも手間なく容易に一元管理することができます。


☆ 完全防水 / 耐油構造

安全密閉構造により、油や液体の侵入による故障の心配がなく、日常のお手入れも簡単です。

保護等級の『IP68』 は、日本工業規格で規定された防水や防塵の程度についての等級で以下の基準となります。

■ 外来固形物に対する保護等級: 6級 - 粉塵が中に入らない(耐塵形)
■ 水の浸入に対する保護等級: 8級 - 継続的に水没しても内部に浸水することがない(水中形)



☆ 非接触充電式の専用充電器 (充電するために必ず必要となります)

別売りの専用充電器(RTR-6BD)を利用して充電します。
非接触充電方式は、充電端子がないため腐食によるトラブルが発生しません。


充電器は別売りとなります。

☆ 温度センサの形状により、4タイプから選べます

温度センサが本体に直結した一体型と、蒸気の中でも測定しやすい分離型があります。
更にセンサの長さにより、ショートタイプとロングタイプがありますので用途に合わせて選択できます。

温度センサ先端部の形状が異なります。
■ ショートタイプセンサの先端部: 測定対象物に刺しやすい尖形状になっています。
■ ロングタイプセンサの先端部: 丸み形状になっています。



形状とセンサの長さにより4つのタイプから選択できます

食品中心温度だけでなく、親機1台で施設内の温度や湿度も一元化!


RTR-500シリーズの子機である、温度や湿度データロガーと組合せて使用することにより、食品中心温度だけでなく、施設内の作業する場所や冷蔵庫、冷凍庫等の温度や湿度などのデータを一元管理することができます。
親機としてRTR-500NW/AWを使用する場合、RTR-500NW/AWは指定されたFTPサーバーに対してXML形式でデータを出力します。
XMLの仕様書はメーカーより無償で開示されますので、お客様における独自システムとの連携が可能です。


無償アプリで測定品目や作業者を簡単に登録

アプリケーションで品目や作業者を登録して作業に合わせて選択できます。


無償の専用アプリケーション 「RTR-500W for Windows (for RTR-601)」により、測定品目や作業者を事前登録して、作業に応じて選択して利用できます。

※ RTR-500W for Windows (for RTR-601) は、パッケージには含まれておりませんので、メーカーサポートページよりダウンロードしていただく必要があります。


おんどとりページの先頭へ

おんどとり RTR-601 食品用中心温度データロガーの製品仕様

主な機能 機能概要および仕様
測定対象 温度
測定チャンネル 温度 1ch
センサ 白金測温抵抗体(Pt1000)
測定範囲

-60~250℃

精度

±0.5℃ [ -10 ~ 150 ℃]
±1.0℃ [ -60 ~ -10 ℃ / 150 ~ 250 ℃]

測定分解能

0.1 ℃

応答性

熱時定数: 空気中 約 12 秒 / 攪拌水中 約 2 秒
90%応答: 空気中 約 60 秒 / 攪拌水中 約 3 秒

測定/表示間隔 0.5 秒
記録項目

温度, 測定時刻, 品目, 作業者, 上下限値判定結果

記録モード エンドレス: 記憶容量がいっぱいになると、先頭のデータに上書きして記録
データ記録容量 1,800 個
液晶表示

温度, 時刻, 品目, 作業者, 電池残量, その他

通信
インターフェース

- 無線通信 (特定小電力無線)
ARIB STD-T67 (周波数: 429 MHz帯, RFパワー: 10 mW)

無線通信距離 約 50 m (見通しの良い直線において)
電源 単4ニッケル水素電池 x 2 内蔵 (非接触充電方式) (※1)
電池寿命 約24時間 (バックライト常時ON / 連続動作の場合)
本体寸法
H 165 mm × W 49.8 mm × D 37 mm (センサを除く)
センサ長: ショートタイプ 135 mm, ロングタイプ 310 mm
質量 RTR-601-110 (一体型ショートセンサタイプ) 約 135 g
RTR-601-130 (一体型ロングセンサタイプ) 約 150 g
RTR-601-E10 (分離型ショートセンサタイプ) 約 185 g
RTR-601-E30 (分離型ロングセンサタイプ) 約 200 g
本体動作環境 温度:-10 ~ 60 ℃
防水性能 IP68 (水中形)
付属品 取扱説明書(保証書)一式
対応親機 親機: RTR-500NW / 500AW / 500C  (※2)
中継機: RTR-500C
※1 別売の専用充電器 (RTR-6BD) が必要です。
※2 RTR-500Cを親機として使用する場合、別途公開の通信プロトコルを利用してお客様独自のシステムを構築していただく必要があります。
おんどとりページの先頭へ

RTR-601用 親機/中継機/充電器等のオプション

RTR-601専用の充電器

RTR-601-6BDのオプション
商品名 RTR-601専用充電器

メーカー T&D (株式会社ティアンドデイ)
製品概要

■ 通信インターフェース: USB(設定用)
■ 充電方式: 電磁誘導方式(無接点充電)
■ 充電時間:約70分
■ 本体寸法:H189×W136×D44.3(mm)
■ 質量 :約332g

保証期間 お買い上げ日から1年間
RTR-500NW(ネットワークベースステーション)の画像

RTR-501のオプション
商品名 有線LAN専用 RTR-500NW

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 有線LAN対応(親機)
■ データ容量:保存できません
■ 電源:ACアダプタ(AD-0638)
■ 通信距離:特定小電力無線(約150m)
保証期間 お買い上げ日から1年間

RTR-500AW(ネットワークベースステーション)の画像

RTR-501Lのオプション
商品名 無線LAN専用 RTR-500AW

メーカー T&D (株式会社ティアンドデイ)
パッケージ内容 無線LAN-802.11b/g対応(親機)
■ データ容量:保存できません
■ 電源:ACアダプタ(AD-0638)
■ 通信距離:特定小電力無線(約150m)
保証期間 お買い上げ日から1年間
RTR-500C(ワイヤレスベースステーション)の画像

RTR-501のオプション
商品名 ワイヤレスベースステーション RTR-500C

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ USB接続(PCから給電可)
■ データ容量:保存できません
■ 電源:ACアダプタ(AD-0638)/単3アルカリ電池
■ 通信距離:特定小電力無線(約150m)
保証期間 お買い上げ日から1年間

ACアダプタ (RTR-6BD用)

AD-05A3の画像 商品名 ACアダプタ AD-05A3 (AD-0605後継)

使用可能製品 RTR-6BD/RTR-500MBS
RTR-5W/TR-71W/TR-72W
WDR-7/WDR-3/WS-2
詳細

ケーブル長: 1.2m

出力: DC 5V 3A

周波数: 50 / 60 Hz
