雨量記録監視データロガー  アメンボ RF-3

雨量記録監視装置 アメンボ RF-3

現在の雨量をリアルタイムに確認。

アメンボ RF-3は、 転倒ます型雨量計に接続して雨量の記録と監視を行うことができるデータロガーです。

1時間、1日、降り始めからの3種類の雨量を交互に表示しながら記録を行い、ディスプレー表示によって現在の雨量をリアルタイムに知ることができます。
記録データの解析等を行う場合には、別売りのソフトウエア " RF-00S1 " が必要になります。
ソフトウェアにより、RF-3 本体から記録データを吸い上げて積算雨量を棒グラフで表示します。
また、記録データは一般的なテキスト形式(CSV形式等)でファイル出力できますので、表計算ソフトや各種解析アプリでご利用可能です。

※ 別売りのソフトウェアを利用しても、パソコン上においてリアルタイムでの雨量モニタリングはできません。

アメンボ RF-3は、3種の雨量を交互にディスプレイ表示!

転倒ます型雨量計は別途ご用意ください。

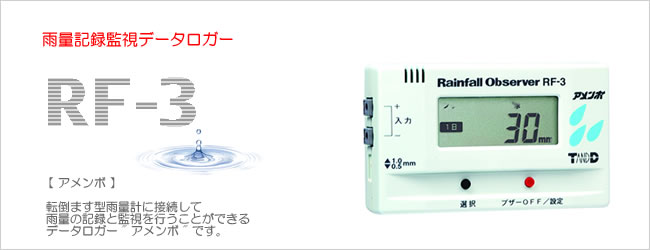

アメンボ RF-3の画像

アメンボ RF-3のオプション
商品名 アメンボ RF-3

メーカー T&D (株式会社ティアンドデイ)
製品概要 ■ 測定:雨量1チャンネル
■ 液晶表示:1h/ 1D / 降始めを切替、警報、電池警告、ブザー
■ 電源:単4アルカリ電池(LR03)×2本
■ 通信:シリアル通信(RS-232C)
■ データ記録容量:57,600データ(400日分)
保証期間 お買い上げ日から1年間
おんどとりページの先頭へ

アメンボ RF-3 の機能特長

☆ 0.5mm / 1.0mmの雨量計に対応

0.5mm / 1.0mmの店頭ます型雨量計に対応しています。雨量計の設定は、本体横の切替スイッチにより行います。


☆ 10分間の積算雨量を記録

RF-3では、記録する雨量は10分毎に積算し記録します。記録データはオプションのソフトウェア(RF-00S1)によって、最短10分ごとの微妙な雨量の変化から、最長1ヶ月ごとの大きな流れまでを、自在にグラフや表に表示可能。


☆ 400日分のデータ連続記録

記録できるデータ数は57,600個です。

10分ごとに記録するので最長400日分のデータを蓄えられます。

最長60分間隔で、約1年間の連続記録ができます。

他の自動記録計と併用可能

既設の自記電接計数器と併用可能!!


既に転倒ます型雨量計とセットで自記電接計数器をご使用されている場合でも、自記電接計数器とRF-3本体を並列に接続し、両者に記録させることができます。


見やすく多彩な液晶表示機能

多彩な液晶表示


① 表示雨量

1時間  直前(現在から)1時間の積算雨量を表示し、1秒毎に更新
1日  直前(現在から)1日の積算雨量を表示し、10分毎に更新
降始め  最初に雨量を検出した時からの積算を表示し、1秒毎に更新
   (降終わりから、あらかじめ設定されたリセット時間が経過すると、表示は0になります。)


② 警報監視機能

1時間あたり・1日あたり・降始めからのそれぞれの雨量に対し、警報設定が可能。

雨量が設定値を超えた時には、本体のブザー鳴動・本体液晶の警告マーク表示・外部出力などの警報動作をします。

外部出力はオプションの警報ユニット(RF-00P1)で、回転灯(ランプ)やサイレンなどを連動させることができます。

警報動作は雨量が設定値より下がり、赤いボタンを押すまで続き、注意を促し続けます。


③ バックアップ・電池寿命

電源は単4アルカリ電池で、寿命は約1年。

電池電圧が低下すると、液晶に電池寿命警告を表示し電池消耗を知らせます。

この状態で短時間に電池交換を行えば、測定・記録が中断されることなく、記録されたデータも消えません。

更に電池電圧が低下すると、自動的にスリープモードとなり一定時間記録データを保護します。

おんどとりページの先頭へ

液晶表示詳細

多彩な液晶表示



1. 表示している積算雨量の項目を表示 (1時間あたり・1日あたり・降り始めから)
2. 警報動作時の本体ブザーのON・OFFを表示
3. 電池電圧が低下すると表示 (電池寿命警告)
4. データの記録中に表示。記録の予約時は点滅
5. 警報動作時に表示 (警報表示)
6. 単位 hr・mmを表示

7. 数値を表示

おんどとりページの先頭へ

アメンボ RF-3 の製品仕様

主な機能 機能概要および仕様
測定対象 雨量
測定チャンネル 1チャンネル
1パルスあたりの雨量 0.5mm または 1.0mm 0.5mm または 1.0mm
算出雨量範囲 1mm~~9999mm 1mm分解能
記録間隔 10分間の積算雨量を10分毎に記録  ※ 容量:57600データ(400日分)
液晶表示 1時間 / 1日 / 降始めの3項目の雨量を切替表示・警報表示・電池警告・ブザーON/OFF
監視設定

上記3種類の雨量の各々設定可能

監視条件 上記3種類の雨量の内1つでも設定値を超えたとき
警報時動作 警報表示(液晶)・ブザー鳴動・外部出力
電源

単4アルカリ電池(LR03)2本

寿命約1年(電池寿命は使用環境、電池の性能により異なります。記録中に電池交換可能)

通信
インターフェース

シリアル通信(RS-232C)

通信速度 9600bps(吸い上げ時間:データフルで約150秒)
本体寸法 H55×W88×D24mm
本体質量
約95g
本体動作環境 温度:-10~60℃・湿度:90%RH以下(結露しないこと)
付属品 壁面アタッチメント(TR-00K2 ピス2本付き)1個・単4アルカリ電池(LR03)2本 取扱説明書(保証書)一式 ※雨量計への接続ケーブルは、別途ご用意ください。
