株式会社ツムラ 東日本物流センターへ ワイヤレス温度管理システムを導入!

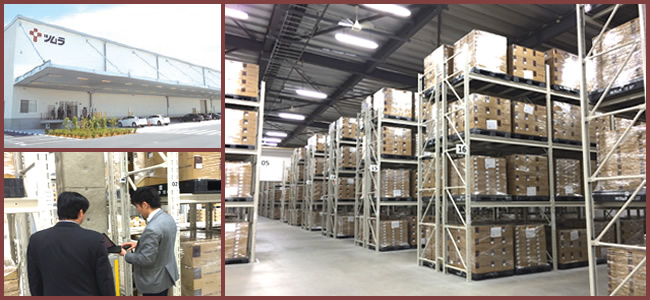

埼玉県久喜市にあるツムラ東日本物流センターの画像

ワイヤレスデータロガー「おんどとり」 TR-700シリーズを利用したシステムを導入していただきました。

この度は、東京都港区赤坂に本社を置く医薬品メーカーの株式会社ツムラ様の東日本物流センターに、医療用漢方製剤の品質管理を目的として温度管理システムを導入していただきました。

物流センターは地上2階建ての大きな施設で、医薬品の保管に適した空調管理がされております。 今回、より品質管理の徹底を測るために一定間隔ごとに温度測定・記録をしてモニタリングするシステムを導入しました。
無線ネットワークタイプのTR-701AW(温度 2チャンネル)は、物流センター内の天井付近に設置した無線LANアクセスポイントを経由して、測定したデータを管理センターへ送信しています。

通信インターフェースと電源供給方式を検討した結果、TR-701AW を選択

おんどとり(データロガー)の電源は、リチウム電池タイプとAC電源タイプがあります。 ロガーの種類にもよりますが大容量バッテリを搭載すると最大約4年の電池寿命がありますが、通信状況やデータ送信のタイミングにより寿命は変わります。
また、通信インターフェースには、特定小電力無線、有線LANおよび無線LANタイプの選択肢があります。 今回の導入に際して関係者と協議した結果、設置した後にバッテリー交換をする手間を省き、既設のコンセントから電源供給した上で設置場所を容易に変更できる点を考慮して、TR-701AWを選択しました。

TR-701AW本体には温度センサーが2本取付られることから、設置場所の高さの違いにより温度を2ポイント測定し、比較することができます。
床から天井までの高さがあるため、オプションのセンサ延長ケーブル(TR-1C30: 3m)を利用することで、広い範囲から任意の場所に測定ポイントを設けることができました。

導入機器は、無線LAN専用温度ロガー 【 TR-701AW 】

中部国際空港旅客サービス株式会社様導入機器

上記画像をクリックすると、該当機器の詳細表示されます


導入したTR-700Wシリーズは、有線LANタイプのNWと無線タイプのAWがありますが、

初期導入後に設置場所を容易に移設することができる無線タイプを選択しました。

設置は、ラック部分に壁面アタッチメントを取付けて固定しました。




TR-701AW: ネットワーク機器   ワイヤレスのネットワーク対応 温度データロガー
( 2本のセンサーで2点同時測定が可能 )
■  TR-1C30: オプション   温度センサーを3m延長できるケーブル



その他オプション

[ 壁面アタッチメント ]

どんな感じで設置しているのでしょうか? 設置状況をご紹介します ・・・

RTR-503はアタッチメントを付けて取付

おんどとりの設置について

TR-701AWを壁面アタッチメントに付け、アタッチメントを金属の収納用ラックに結束バンドを利用して設置しています。

測定データはワイヤレス通信で管理用のパソコンに転送されモニタリングできますが、現場での目視チェックができるように表示部を見易い位置に向けてあります。

紫外線・照度も温度と一緒に測定

紫外線・照度の測定可能なRTR-574H

電源供給は?

ラック脇の支柱にあるACコンセントから電源供給しています。
停電時にはデータバックアップ用のコイン型リチウム電池(CR-2032)に切り替わりデータの消失を防ぐことができます。
また、AC電源からの供給により、電池交換の手間も省け安定した温度管理の運用が行えます。



温度センサーの取付けは?

左下の画像で中央の枠で囲んだ部分にデータロガー本体を設置し、上下の丸枠部分が温度センサーの位置となります。
センサーは延長ケーブルで接続し、本体から離れた任意の高さへ固定することができます。


RTR-500NWは有線タイプのネットワークベースステーション

ワイヤレスのアクセスポイント

施設内の天井部分にアクセスポイントを設置し、各所に設置した温度データロガーとワイヤレス通信し、データを転送します。
ワイヤレスのアクセスポイントの設置・設定については、都築電気株式会社様にご協力いただきました。

ネットワークタイプのデータロガー 【 TR-700Wシリーズ 】

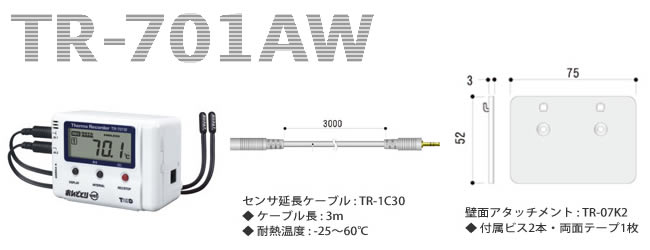

萬福寺文華殿様導入機器 温度データロガー TR-701AW の画像 センサ延長ケーブル TR-1C30 の画像 壁面アタッチメント TR-07K2 の画像

本事例の機器以外にも小型のワイヤレス通信タイプで、温度・湿度をはじめ、電圧・4-20mA・パルス・照度・紫外線強度・CO2濃度を測定、記録することができる機種をラインアップ !!
