京都府宇治市にある萬福寺文華殿に ワイヤレス温度・湿度・照度管理システムを導入!

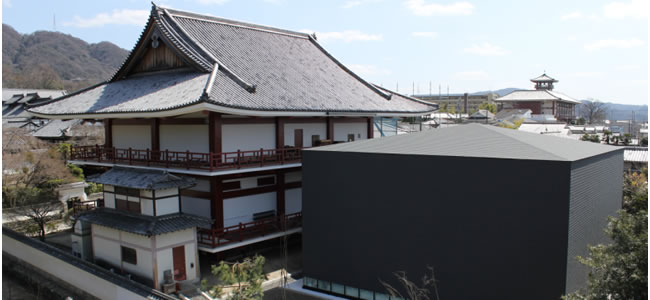

京都府宇治市にある萬福寺文華殿の画像

ワイヤレスデータロガー「おんどとり」 RTR-500シリーズを利用したシステムを導入していただきました。

この度は、京都府宇治市にある黄檗宗(おうばくしゅう)の大本山萬福寺様に、重要文化財である美術工芸品の管理を目的として温度・湿度および紫外線・照度の管理システムを導入していただきました。

萬福寺は境内に什宝物を収蔵展示する建物「文華殿」がありますが、建物の老朽化と収蔵量の飽和解消の為に増改築工事を進めていらっしゃいます。(2012年5月時点) 第一期工事として展示棟を増築し、第2文華殿は鉄筋コンクリート造・地上2階・地下1階で2012年3月に竣工致しました。
今回の導入は、既存棟にネットワークタイプのTR-72W(温度・湿度)を導入するとともに、2012年1月に進化した次世代のワイヤレスデータロガーシステムとして新登場した、「RTR-500シリーズ」においてシステムを構築されました。

ワイヤレスによるモニタリングシステムを実現

展示スペースにおいて温度や湿度の管理をする場合、測定値を管理用のパソコンに転送するためにネットワークが必要となります。 然しながら、既設のネットワーク設備が無い場合は敷設工事に手間と時間が掛かります。
特定小電力無線を利用したワイヤレスシステムは、データ収集器であるベースステーションがネットワークに接続できれば、環境値を測定するデータロガーの設置場所にはネットワーク工事が不要となります。

見通しの良い直線において約150メートル通信可能であり、設置場所を選ばず柔軟な対応ができます。 また、通信状況が良くない場所や距離を延長する場合には、ワイヤレスベースステーション(RTR-500C)を中継機として利用することもできます。

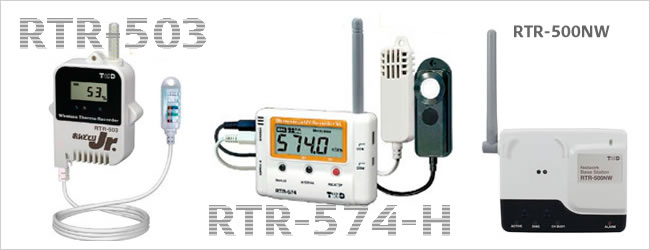

導入機器は温湿度ロガー 【 RTR-503 】 / 温湿度・照度・UVロガー 【 RTR-574-H 】

中部国際空港旅客サービス株式会社様導入機器

上記画像をクリックすると、該当機器の詳細表示されます


導入したRTR-500シリーズは、温湿度を同時に測定可能な "子機(RTR-503)"と、

温湿度の他に照度と紫外線の4項目を同時に測定・記録可能な"子機(RTR-574-H)"、

記録データを無線通信で収集する "親機"とで構成し配置しました。

また、文化財や美術工芸品管理のため温湿度センサは高精度センサ(Hタイプ)を選択しています。


RTR-503: 子機として使用   [ 温湿度ワイヤレスデータロガー]
■  RTR-574-H: 子機として使用   [ " 高精度 " 温湿度センサ付属 照度・紫外線ワイヤレスデータロガー ]
RTR-500NW: 親機として使用   [ 有線LAN対応 ネットワークベースステーション ]

館内への子機設置においては、親機であるRTR-500NWだけを既存のネットワークへ接続
  することにより親子間は無線通信しますので、館内全体へのネットワーク構築は不要です。



その他オプション

[ 壁面アタッチメント ]

どんな感じで設置しているのでしょうか? 設置状況をご紹介します ・・・

RTR-503はアタッチメントを付けて取付

温度・湿度管理について

第2文華殿の2階空間の温度・湿度管理をするために、欄干手摺部分にアタッチメントを利用してRTR-503を取付けました。
オプションのアタッチメントを利用することで、バッテリ交換やセンサー交換時にも本体の取外しが容易に行えます。

展示ケース内でも温度・湿度管理

紫外線・照度も温度と一緒に測定紫外線・照度の測定可能なRTR-574H

紫外線や照度も管理できます

ワイヤレスタイプのRTR-574Hを利用して、南側展示ケース内の紫外線・照度も温度・湿度と併せて管理しています。
RTR-574Hは、RTR-574に比べて高精度な温湿度センサーが付属されています。
温度センサーは、白金測温抵抗体で-30~80℃まで測定できます。 また、湿度センサーは測定分解能0.1%RHで0~99%RHまで測定できます。

重要文化財や貴重な美術工芸品の管理には、高精度なセンサーを付帯したデータロガーが効果を発揮します。

展示ショーケースの画像

RTR-500NWは有線タイプのネットワークベースステーション

データ収集はネットワーク対応型の親機で対応

各所に設置したワイヤレスタイプのデータロガーから収集したデータは、管理用パソコンで一括管理するためにネットワーク接続タイプの親機で転送します。
館内の子機とも通信状態は良く、ネットワークを介して別棟にあるネットワーク接続タイプのロガーと併せて遠隔管理が可能となります。

おんどとりの親機は欄干に取付け

躯体構造の鉄骨に取付け
目立たない場所でシッカリと温度・湿度管理

1階空間の温度・湿度管理をするために、構造体の鉄骨部分に取り付けています。
目立たない所でも、おんどとりが適時、温度や湿度を測定し環境保全に役立っています。

バッテリで動作するため、AC電源の確保が不要ですので、取付け位置は柔軟に対応できます。 また、必要に応じてAC電源から給電することも可能で、バッテリ交換のタイミングを気にすることなく運用することができます。


このような貴重な文化財は、展示スペースの空調設備管理に加え、温度・湿度の遠隔データ管理を行うことで永い期間の保全が行えるものと信じております。
私たちの祖先が残してくれた文化財を大切に維持・保管していくためのツールとして、「おんどとり」 を選択していただきありがとうございます。

重要文化財の保全にも「おんどとり」が利用されています

無線小型防水データロガー 【 RTR-500シリーズ 】

萬福寺文華殿様導入機器

本事例の機器以外にも温度湿度をはじめとし、電圧・4-20mA・パルス・照度・紫外線強度・CO2濃度を測定、記録することができる機種をラインアップ !!
